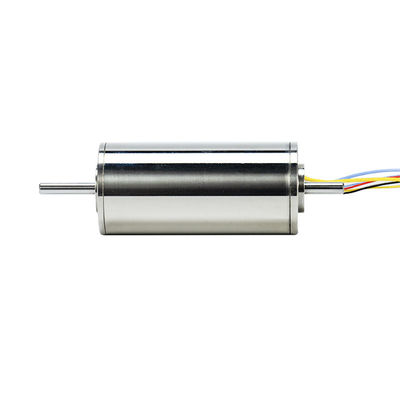

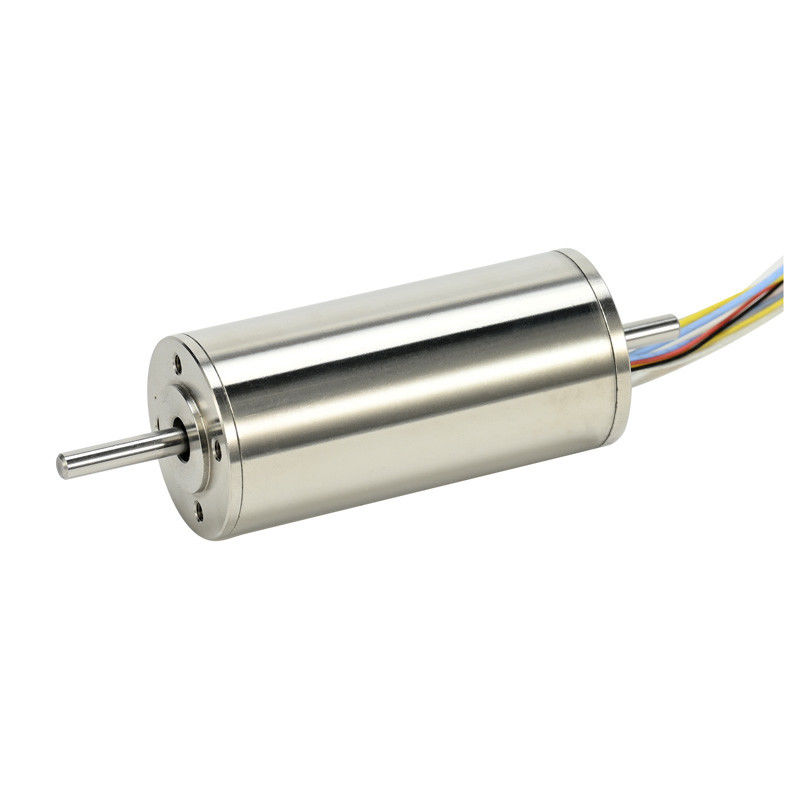

उच्च शक्ति 30 मिमी स्लॉटलेस ब्रशलेस डीसी मोटर 105W 0.52N.m 7536RPM 24V 48V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | PM |
| प्रमाणन: | CE, ROHS |
| मॉडल संख्या: | PM3064C |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 20 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मजबूत निर्यात दफ़्ती बॉक्स के बाहर, पाली फोम अंदर |
| प्रसव के समय: | 20 कार्यदिवस |
| भुगतान शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 90000 पीसी |
|
विस्तार जानकारी |
|||
| मोटर प्रकार: | शून्य कोगिंग मोटर-स्लोटलेस BLDC मोटर | मोटर व्यास: | 30 मिमी |
|---|---|---|---|
| मोटर शरीर की लंबाई: | 64 मिमी | नामित वोल्टेज: | 24V, 48V या अनुकूलित |
| भार चाल नहीं: | 10116rpm या अनुकूलित | मोटर रोटर की पोल जोड़ी की संख्या: | 1 |
| बेरिंग के प्रकार: | साइलेंट बॉल बेयरिंग-लो वर्तमान प्रकार | चुंबक सामग्री: | एनडीएफईबी |
| रेटेड आउटपुट पावर: | 105.8W | ||
| प्रमुखता देना: | 7536आरपीएम स्लॉटलेस ब्रशलेस मोटर,उच्च शक्ति स्लॉटलेस ब्रशलेस मोटर,0.52 एन.एम. स्लॉटलेस ब्रशलेस मोटर |
||
उत्पाद विवरण
मॉडल:PM3064C उच्च शक्ति 30 मिमी स्लॉटलेस ब्रशलेस डीसी मोटर 105W 0.52N.m
विशिष्ट अनुप्रयोग:
1एयरोस्पेस और रक्षा:
उपग्रहों और अंतरिक्ष यानों के लिए स्लॉटलेस ब्रशलेस मोटर्स का उपयोग विभिन्न कार्यों के लिए किया जाता है जैसे कि एंटीना पॉइंटिंग सिस्टम।
- मानव रहित हवाई वाहनों (यूएवी) - स्लॉटलेस ब्रशलेस मोटर्स का उपयोग अक्सर प्रणोदन प्रणालियों में किया जाता है।
2चिकित्सा उपकरण:
- सर्जिकल रोबोट- स्लॉटलेस ब्रशलेस मोटर्स का उपयोग रोबोटिक बाहों की गति को नियंत्रित करने के लिए किया जाता है।
- नैदानिक उपकरण: चिकित्सा इमेजिंग उपकरणों जैसे एमआरआई मशीनों में, रोगी की मेज जैसे घटकों के लिए गति नियंत्रण प्रणालियों में स्लॉटलेस ब्रशलेस मोटर्स का उपयोग किया जाता है।
3औद्योगिक स्वचालन:
- उच्च परिशुद्धता वाली पोजिशनिंग सिस्टम: सीएनसी (कंप्यूटर न्यूमेरिकल कंट्रोल) मशीनों में, स्लॉटलेस ब्रशलेस मोटर्स का उपयोग काटने वाले उपकरण या वर्कपीस के सटीक आंदोलन के लिए किया जाता है।
- पैकेजिंग मशीनरीः पैकेजिंग लाइनों में इन मोटर्स का उपयोग कन्वेयर बेल्ट, भरने की मशीनों और लेबलिंग मशीनों को चलाने के लिए किया जाता है।
4रोबोटिक्स:
- ह्यूमनॉइड रोबोटः ह्यूमनॉइड रोबोट में आवश्यक गति प्रदान करने के लिए जोड़ों में स्लॉटलेस ब्रशलेस मोटर्स का उपयोग किया जाता है।
- सर्विस रोबोट: सफाई रोबोट या डिलीवरी रोबोट जैसे सर्विस रोबोट के लिए, स्लॉटलेस ब्रशलेस मोटर्स का उपयोग ड्राइव सिस्टम में किया जाता है।
मोटर के तकनीकी डेटाः
| PM3064C श्रृंखला | इकाई | 001 | ||
| 1 | नामित वोल्टेज | वी | 24 | |
| 2 | स्टॉल टॉर्क | mNm | 525 | |
| 3 | स्टॉल करंट | ए | 23.2 | |
| 4 | कोई लोड गति नहीं | आरपीएम | 10116 | |
| 5 | कोई भार धारा नहीं | ए | 0.214 | |
| 6 | नामित गति | आरपीएम | 7536 | |
| 7 | रेटेड करंट | ए | 6.07 | |
| 8 | नामित टोक़ | mNm | 134 | |
| 9 | नामित आउटपुट शक्ति | W | 105.8 | |
| 10 | नामित भार पर दक्षता | % | 72.5 | |
| 11 | टर्मिनल प्रतिरोध | ओम | 1.03 | |
| 12 | बैक ¥EMF स्थिर | एमवी/आरपीएम | 2.37 | |
| 13 | अधिकतम दक्षता | % | 83.2 | |
| 14 | टॉर्क गुणांक | mNm/A | 22.64 | |
| 15 | गति स्थिर | आरपीएम/वी | 421.5 | |
| 16 | अधिकतम पावर आउटपुट | W | 139.3 | |
| 17 | कोणीय वेग | रड/एस | 1059.2 | |
| अतिरिक्त जानकारी | ||
| ● | रोटर के ध्रुव जोड़े की संख्या | 1 |
| ● | चरणों की संख्या | 3 |
| ● | परिचालन तापमान सीमा | -40°C... +150°C |
| ● | इन्सुलेशन कैल्स | वर्ग F |
| ● | मोटर पैरामीटर और शाफ्ट का आकार ग्राहक के अनुरोध के अनुसार किया जा सकता है। | |
| ● | विकल्पः गियरबॉक्स | |
मोटर की रूपरेखा (मिमी)
