30 मिमी कोरलेस BLDC मोटर 448.9W 162.6N.m 26349RPM 24V 48V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | PM |
| प्रमाणन: | CE, ROHS |
| मॉडल संख्या: | PM3050C |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 20 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मजबूत निर्यात दफ़्ती बॉक्स के बाहर, पाली फोम अंदर |
| प्रसव के समय: | 20 कार्यदिवस |
| भुगतान शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 90000 पीसी |
|
विस्तार जानकारी |
|||
| मोटर प्रकार: | कोर रहित विद्युत मोटर | मोटर व्यास: | 30 मिमी |
|---|---|---|---|
| मोटर शरीर की लंबाई: | 50 मिमी | नामित वोल्टेज: | 24V, 48V या अनुकूलित |
| भार चाल नहीं: | 35730RPM या अनुकूलित | मोटर रोटर की पोल जोड़ी की संख्या: | 1 |
| बेरिंग के प्रकार: | साइलेंट बॉल बेयरिंग-लो वर्तमान प्रकार | चुंबक सामग्री: | एनडीएफईबी |
| रेटेड आउटपुट पावर: | 448.9W | ||
| प्रमुखता देना: | 26349RPM कोरलेस BLDC मोटर,162.6 एन.एम. कोरलेस बीएलडीसी मोटर,448.9W कोरलेस बीएलडीसी मोटर |
||
उत्पाद विवरण

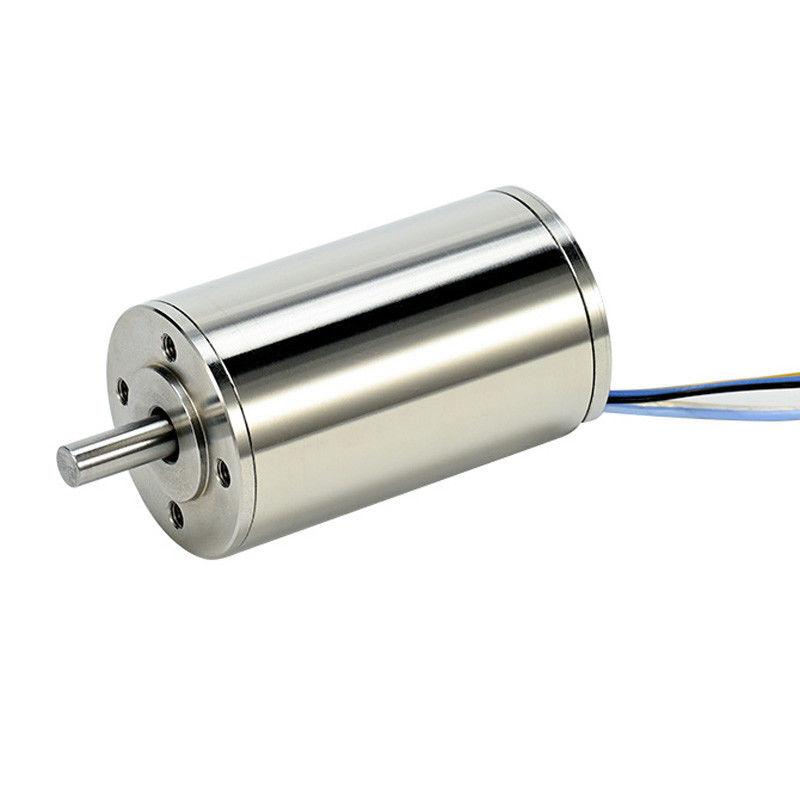

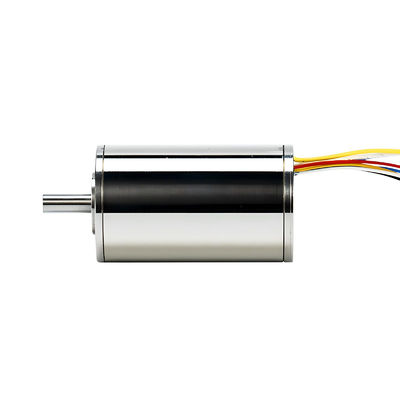

मॉडल:PM3050C 30 मिमी कोरलेस BLDC मोटर 448.9W 162.6N.m 26349RPM 24V 48V
विशिष्ट अनुप्रयोग:
1एयरोस्पेस और रक्षा अनुप्रयोग:
- उपग्रह और अंतरिक्ष यान: स्लॉटलेस ब्रशलेस मोटर्स विभिन्न कार्यों को करने में महत्वपूर्ण भूमिका निभाते हैं।अंतरिक्ष में एंटेना के सटीक अभिविन्यास को सक्षम करना.
- मानव रहित हवाई वाहन (यूएवी): ये मोटर अक्सर यूएवी के प्रणोदन प्रणालियों में एकीकृत होते हैं, जिससे कुशल उड़ान और युद्धाभ्यास की सुविधा होती है।
2चिकित्सा उपकरण:
- सर्जिकल रोबोटः सर्जिकल रोबोट में रोबोटिक हाथों की गति को नियंत्रित करने के लिए स्लॉटलेस ब्रशलेस मोटर्स आवश्यक हैं। इससे सर्जरी के दौरान अत्यधिक सटीक और नाजुक ऑपरेशन की अनुमति मिलती है।
- नैदानिक उपकरण: चिकित्सा इमेजिंग उपकरणों जैसे एमआरआई मशीनों में, रोगी की मेज जैसे घटकों की गति नियंत्रण प्रणालियों में स्लॉटलेस ब्रशलेस मोटर्स का उपयोग किया जाता है।यह इमेजिंग प्रक्रियाओं के दौरान रोगियों की सुचारू और सटीक स्थिति सुनिश्चित करता है.
3औद्योगिक स्वचालन:
- उच्च परिशुद्धता वाली पोजिशनिंग सिस्टम: सीएनसी (कंप्यूटर न्यूमेरिकल कंट्रोल) मशीनों में, स्लॉटलेस ब्रशलेस मोटर्स काटने वाले औजारों या वर्कपीस के सटीक आंदोलन के लिए जिम्मेदार हैं।यह सख्त सहिष्णुता के साथ उच्च गुणवत्ता वाले भागों का उत्पादन करने में सक्षम बनाता है.
- पैकेजिंग मशीनरीः पैकेजिंग लाइनों में, ये मोटर्स कन्वेयर बेल्ट, भरने की मशीनों और लेबलिंग मशीनों को पावर देते हैं।उनका विश्वसनीय प्रदर्शन पूरे पैकेजिंग प्रक्रिया के कुशल संचालन को सुनिश्चित करता है.
4रोबोटिक्स:
- ह्यूमनॉइड रोबोटः ह्यूमनॉइड रोबोट के जोड़ों में आवश्यक गति और लचीलापन प्रदान करने के लिए स्लॉटलेस ब्रशलेस मोटर स्थापित किए जाते हैं।यह रोबोटों को मानव आंदोलनों की अधिक यथार्थवादी नकल करने की अनुमति देता है.
- सर्विस रोबोट: सफाई रोबोट या डिलीवरी रोबोट जैसे सर्विस रोबोट के लिए, स्लॉटलेस ब्रशलेस मोटर्स का उपयोग ड्राइव सिस्टम में किया जाता है।वे इन रोबोटों को प्रभावी ढंग से घूमने और आसानी से अपने कार्यों को करने में सक्षम बनाते हैं.
मोटर के तकनीकी डेटाः
| PM3050C श्रृंखला | इकाई | 001 | ||
| 1 | नामित वोल्टेज | वी | 24 | |
| 2 | स्टॉल टॉर्क | mNm | 613 | |
| 3 | स्टॉल करंट | ए | 96 | |

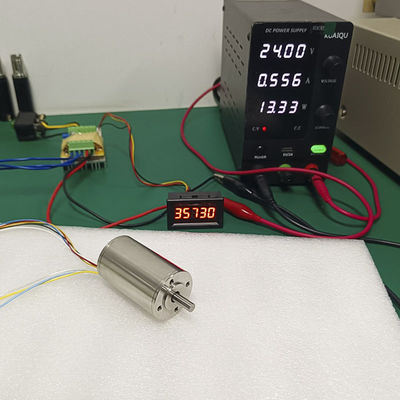

| 4 | कोई लोड गति नहीं | आरपीएम | 35730 | |
| 5 | कोई भार धारा नहीं | ए | 0.552 | |
| 6 | नामित गति | आरपीएम | 26349 | |
| 7 | रेटेड करंट | ए | 25.84 | |
| 8 | नामित टोक़ | mNm | 162.65 | |
| 9 | नामित आउटपुट शक्ति | W | 448.9 | |
| 10 | नामित भार पर दक्षता | % | 72.5 | |
| 11 | टर्मिनल प्रतिरोध | ओम | 0.25 | |
| 12 | बैक ¥EMF स्थिर | एमवी/आरपीएम | 0.669 | |
| 13 | अधिकतम दक्षता | % | 86.4 | |
| 14 | टॉर्क गुणांक | mNm/A | 6.39 | |
| 15 | गति स्थिर | आरपीएम/वी | 1493 | |
| 16 | अधिकतम पावर आउटपुट | W | 576 | |
| 17 | कोणीय वेग | रड/एस | 3753 | |
| अतिरिक्त जानकारी | ||
| ● | रोटर के ध्रुव जोड़े की संख्या | 1 |
| ● | चरणों की संख्या | 3 |
| ● | परिचालन तापमान सीमा | -40°C... +150°C |
| ● | इन्सुलेशन कैल्स | वर्ग F |
| ● | मोटर पैरामीटर और शाफ्ट का आकार ग्राहक के अनुरोध के अनुसार किया जा सकता है। | |
| ● | विकल्पः गियरबॉक्स | |
मोटर की रूपरेखा (मिमी)
