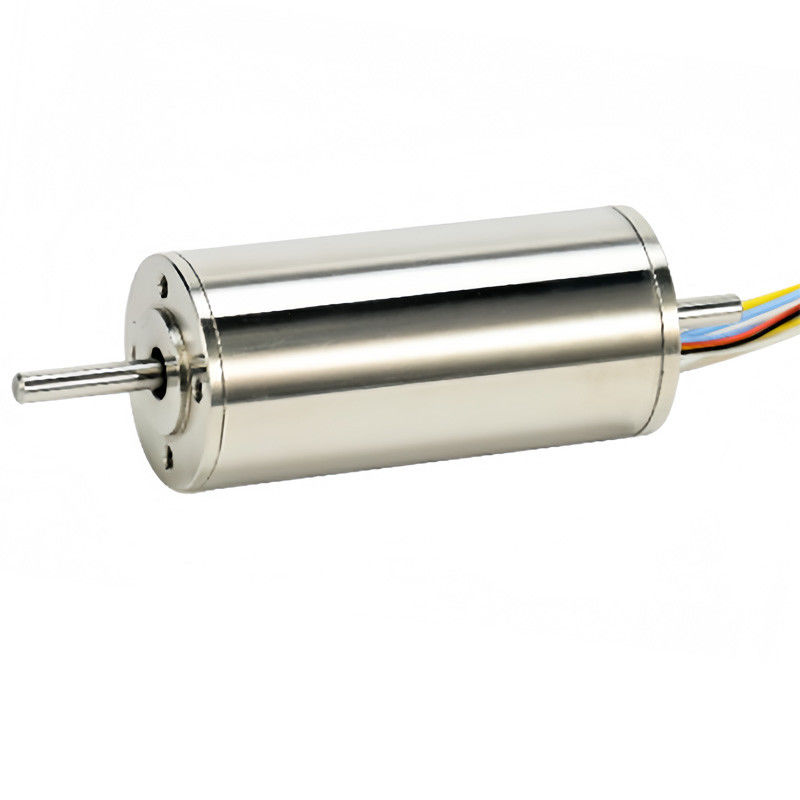

28 मिमी ब्रशलेस स्लॉटलेस मोटर 202W 27605RPM 70mN.m 24V 48V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | PM |
| प्रमाणन: | CE, ROHS |
| मॉडल संख्या: | PM2842C |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 20 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मजबूत निर्यात दफ़्ती बॉक्स के बाहर, पाली फोम अंदर |
| प्रसव के समय: | 20 कार्यदिवस |
| भुगतान शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 90000 पीसी |
|
विस्तार जानकारी |
|||
| मोटर प्रकार: | कस्टम ब्रशलेस डीसी मोटर- स्लॉटलेस प्रकार | मोटर व्यास: | 28 मिमी |
|---|---|---|---|
| मोटर शरीर की लंबाई: | 42 मिमी | नामित वोल्टेज: | 24V, 48V या अनुकूलित |
| भार चाल नहीं: | 37054rpm या अनुकूलित | मोटर रोटर की पोल जोड़ी की संख्या: | 1 |
| बेरिंग के प्रकार: | साइलेंट बॉल बेयरिंग-लो वर्तमान प्रकार | चुंबक सामग्री: | एनडीएफईबी |
| रेटेड आउटपुट पावर: | 202.7W | ||
| प्रमुखता देना: | 202W ब्रशलेस स्लॉटलेस मोटर,70mN.m ब्रशलेस स्लॉटलेस मोटर,28 मिमी ब्रशलेस स्लॉटलेस मोटर |
||
उत्पाद विवरण
मॉडल:28 मिमी ब्रशलेस स्लॉटलेस मोटर 202W 27605RPM 70mN.m 24V 48V
विशिष्ट अनुप्रयोग:
1.एयरोस्पेस और रक्षा कार्यान्वयन
• उपग्रह प्रणाली
स्लॉटलेस ब्रशलेस मोटर्स अंतरिक्ष यान उपप्रणालियों में महत्वपूर्ण घटक के रूप में कार्य करते हैं, विशेष रूप से चरणबद्ध-सरणी एंटीना स्टीयरिंग तंत्र में।इनका कुंजी मुक्त संचालन गहरे अंतरिक्ष संचार संचयों के लिए आर्कमिनट से कम संरेखण सटीकता सुनिश्चित करता है.
• ड्रोन प्रणोदन प्रौद्योगिकी
आधुनिक यूएवी प्रणोदन आर्किटेक्चर में व्यापक रूप से स्लॉटलेस ब्रशलेस मोटर शामिल हैं, जो उनके उच्च टोक़-टू-इनेरशिया अनुपात का लाभ उठाते हैं (अधिक से अधिक 4.5 N·m/kg) के लिए तेजी से जोर वेक्टर समायोजन के दौरान स्वायत्त बाधा से बचने के युद्धाभ्यास.
2.चिकित्सा प्रौद्योगिकी के अनुप्रयोग
• रोबोटिक सर्जरी सिस्टम
ये मोटर्स सर्जिकल मैनिपुलेटर में सबमाइक्रोन पोजिशनिंग रिज़ॉल्यूशन को सक्षम करते हैं, जो माइक्रोसर्जिकल कार्यों के लिए महत्वपूर्ण हैं जैसे कि नेत्र विट्रेक्टोमी प्रक्रियाओं के लिए <10μm कंपन दमन की आवश्यकता होती है।
• डायग्नोस्टिक इमेजिंग इंटीग्रेशन
एमआरआई संगत पोजिशनिंग सिस्टम में, स्लॉटलेस ब्रशलेस ड्राइव सिन्यूसोइडल कम्यूटेशन नियंत्रण के माध्यम से 50 एनएम रैखिक गति सटीकता प्राप्त करते हैं, 7T चुंबकीय क्षेत्रों के साथ धातु हस्तक्षेप को समाप्त करते हैं।
3.औद्योगिक विनिर्माण समाधान
• सटीक मशीनिंग नियंत्रण
सीएनसी धुरी अक्ष विन्यास उच्च गति पीसने के संचालन के दौरान ± 0.8μm स्थिति दोहराव बनाए रखने के लिए स्लॉटलेस ब्रशलेस मोटर्स का उपयोग करते हैं (40,000 आरपीएम तक),एयरोस्पेस ग्रेड टाइटेनियम घटक निर्माण के लिए महत्वपूर्ण.
• स्वचालित पैकेजिंग प्रणाली
रोबोटिक पिक-एंड-प्लेस इकाइयों में एकीकृत, ये मोटर EtherCAT संचार प्रोटोकॉल के माध्यम से 0.1ms सिंक्रनाइज़ेशन सटीकता प्राप्त करते हैं,फार्मास्युटिकल ब्लिस्टर पैकेजिंग लाइनों में 200ppm (प्रति मिनट भागों) के माध्यम से सक्षम.
4.रोबोट गतिशीलता प्लेटफार्म
• मानव रूपक संयुक्त क्रिया
ह्यूमनॉइड रोबोट जोड़ों में 0.02 डिग्री कोणीय संकल्प के साथ स्लॉटलेस ब्रशलेस मोटर्स का उपयोग करते हैं, जो बहु-उंगली वस्तु हेरफेर जैसे जटिल कार्यों के लिए मानव कौशल की नकल करते हैं।
• स्वायत्त सेवा रोबोटिक्स
डिलिवरी रोबोट के सर्वदिशात्मक पहियों में 92% अधिकतम दक्षता वाले स्लॉटलेस ब्रशलेस हब मोटर्स शामिल हैं, जो गोदाम वातावरण में 50 किलोग्राम पेलोड क्षमता के साथ 8 घंटे का निरंतर संचालन संभव बनाते हैं।
मोटर के तकनीकी डेटाः
| PM2842C श्रृंखला | इकाई | 001 | ||
| 1 | नामित वोल्टेज | वी | 24 | |
| 2 | स्टॉल टॉर्क | mNm | 613 | |
| 3 | स्टॉल करंट | ए | 96 | |
| 4 | कोई लोड गति नहीं | आरपीएम | 37054 | |
| 5 | कोई भार धारा नहीं | ए | 0.402 | |
| 6 | नामित गति | आरपीएम | 27605 | |
| 7 | रेटेड करंट | ए | 11.63 | |
| 8 | नामित टोक़ | mNm | 70 | |
| 9 | नामित आउटपुट शक्ति | W | 202.7 | |
| 10 | नामित भार पर दक्षता | % | 72.6 | |
| 11 | टर्मिनल प्रतिरोध | ओम | 0.54 | |
| 12 | बैक ¥EMF स्थिर | एमवी/आरपीएम | 0.648 | |
| 13 | अधिकतम दक्षता | % | 83.4 | |
| 14 | टॉर्क गुणांक | mNm/A | 6.18 | |
| 15 | गति स्थिर | आरपीएम/वी | 1543 | |
| 16 | अधिकतम पावर आउटपुट | W | 266 | |
| 17 | कोणीय वेग | रड/एस | 3880 | |
| अतिरिक्त जानकारी | ||
| ● | रोटर के ध्रुव जोड़े की संख्या | 1 |
| ● | चरणों की संख्या | 3 |
| ● | परिचालन तापमान सीमा | -40°C... +150°C |
| ● | इन्सुलेशन कैल्स | वर्ग F |
| ● | मोटर पैरामीटर और शाफ्ट का आकार ग्राहक के अनुरोध के अनुसार किया जा सकता है। | |
| ● | विकल्पः गियरबॉक्स | |
मोटर की रूपरेखा (मिमी)
