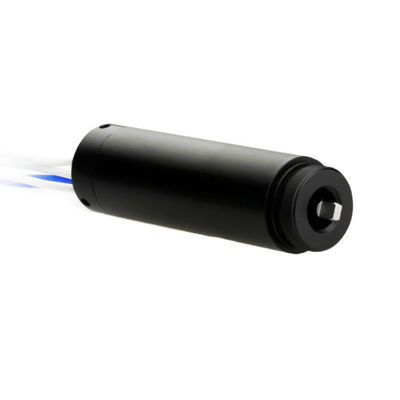

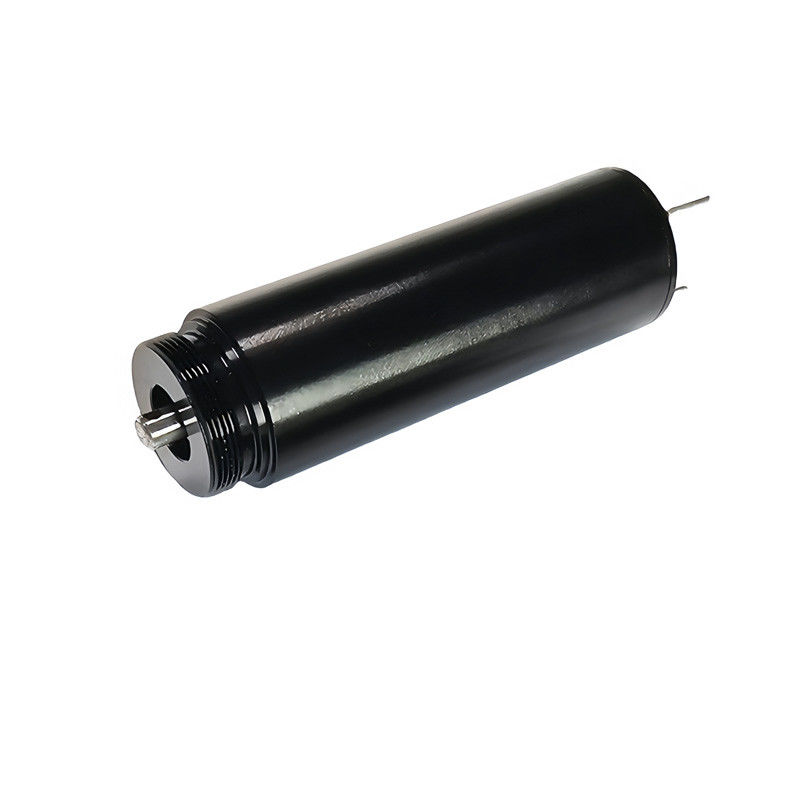

16 मिमी ब्रशलेस डीसी मोटर 24V 37000rpm 101mNm जर्मन निर्मित Micromotor अल्ट्रा शांत संस्करण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | PM |
| प्रमाणन: | CE, ROHS |
| मॉडल संख्या: | PM1651C |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 20 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मजबूत निर्यात दफ़्ती बॉक्स के बाहर, पाली फोम अंदर |
| प्रसव के समय: | 20 कार्यदिवस |
| भुगतान शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 90000 पीसी |
|
विस्तार जानकारी |
|||
| मोटर प्रकार: | कस्टम कोरलेस ब्रशलेस मोटर | मोटर व्यास: | 16 मिमी |
|---|---|---|---|
| मोटर शरीर की लंबाई: | 51 मिमी | नामित वोल्टेज: | 24V, 48V या अनुकूलित |
| भार चाल नहीं: | 40000RPM या 37000 RPM या अनुकूलित | मोटर रोटर की पोल जोड़ी की संख्या: | 1 |
| बेरिंग के प्रकार: | साइलेंट बॉल बेयरिंग-लो वर्तमान प्रकार | चुंबक सामग्री: | एनडीएफईबी |
| अधिकतम शक्ति आउटपुट शक्ति: | 98W | ||
| प्रमुखता देना: | 37000rpm माइक्रोमोटर,माइक्रोमोटर अल्ट्रा शांत संस्करण,16 मिमी ब्रशलेस डीसी मोटर |
||
उत्पाद विवरण
मॉडल: 16mm ब्रशलेस डीसी मोटर 24V 37000rpm 101mNm जर्मन-निर्मित माइक्रोमोटर अल्ट्रा शांत संस्करण
विशिष्ट अनुप्रयोग:
1. एयरोस्पेस और रक्षा कार्यान्वयन
• सैटेलाइट सिस्टम
स्लॉटलेस ब्रशलेस मोटर अंतरिक्ष यान उपप्रणालियों में महत्वपूर्ण घटक के रूप में काम करते हैं, विशेष रूप से फेज़्ड-एरे एंटीना स्टीयरिंग तंत्र में। उनका कोगिंग-मुक्त संचालन डीप-स्पेस संचार एरे के लिए सब-आर्कमिनट संरेखण सटीकता सुनिश्चित करता है।
• ड्रोन प्रणोदन प्रौद्योगिकी
आधुनिक यूएवी प्रणोदन आर्किटेक्चर व्यापक रूप से स्लॉटलेस ब्रशलेस मोटर्स को शामिल करते हैं, जो स्वायत्त बाधा से बचने के युद्धाभ्यास के दौरान त्वरित थ्रस्ट वेक्टर समायोजन के लिए उनके उच्च टॉर्क-टू-इनर्शिया अनुपात (4.5 N·m/kg से अधिक) का लाभ उठाते हैं।
2. चिकित्सा प्रौद्योगिकी अनुप्रयोग
• रोबोटिक सर्जरी सिस्टम
ये मोटर सर्जिकल मैनिपुलेटर में सबमाइक्रोन पोजिशनिंग रिज़ॉल्यूशन को सक्षम करते हैं, जो नेत्र संबंधी विट्रेक्टोमी प्रक्रियाओं जैसे माइक्रोसर्जिकल कार्यों के लिए महत्वपूर्ण है जिसके लिए <10μm कंपन दमन की आवश्यकता होती है।
• डायग्नोस्टिक इमेजिंग इंटीग्रेशन
एमआरआई-संगत पोजिशनिंग सिस्टम में, स्लॉटलेस ब्रशलेस ड्राइव साइनसोइडल कम्यूटेशन नियंत्रण के माध्यम से 50nm रैखिक गति सटीकता प्राप्त करते हैं, जो 7T चुंबकीय क्षेत्रों के साथ धातु के हस्तक्षेप को खत्म करते हैं।
3. औद्योगिक विनिर्माण समाधान
• सटीक मशीनिंग नियंत्रण
सीएनसी स्पिंडल अक्ष कॉन्फ़िगरेशन उच्च गति मिलिंग ऑपरेशन (40,000 RPM तक) के दौरान ±0.8μm पोजिशनिंग दोहराव बनाए रखने के लिए स्लॉटलेस ब्रशलेस मोटर्स का उपयोग करते हैं, जो एयरोस्पेस-ग्रेड टाइटेनियम घटक निर्माण के लिए महत्वपूर्ण है।
• स्वचालित पैकेजिंग सिस्टम
रोबोटिक पिक-एंड-प्लेस इकाइयों में एकीकृत, ये मोटर ईथरकैट संचार प्रोटोकॉल के माध्यम से 0.1ms सिंक्रनाइज़ेशन सटीकता प्राप्त करते हैं, जो फार्मास्युटिकल ब्लिस्टर पैकेजिंग लाइनों में 200ppm (प्रति मिनट भाग) थ्रूपुट को सक्षम करते हैं।
4. रोबोटिक मोबिलिटी प्लेटफॉर्म
• एंथ्रोपोमोर्फिक जॉइंट एक्चुएशन
ह्यूमनॉइड रोबोट आर्टिकुलेटेड कलाई में 0.02° कोणीय रिज़ॉल्यूशन के साथ स्लॉटलेस ब्रशलेस मोटर्स का उपयोग करते हैं, जो मल्टी-फिंगर ऑब्जेक्ट मैनिपुलेशन जैसे जटिल कार्यों के लिए मानव निपुणता की नकल करते हैं।
• स्वायत्त सेवा रोबोटिक्स
डिलीवरी रोबोट ओमनीडायरेक्शनल व्हील स्लॉटलेस ब्रशलेस हब मोटर्स को एकीकृत करते हैं जिसमें 92% पीक दक्षता होती है, जो गोदाम के वातावरण में 50kg पेलोड क्षमता के साथ 8 घंटे के निरंतर संचालन को सक्षम करती है।
मोटर तकनीकी डेटा:
| PM1651C सीरीज | यूनिट | 001 | ||
| 1 | रेटेड वोल्टेज | V | 24 | |
| 2 | स्टॉल टॉर्क | mNm | 101 | |
| 3 | स्टॉल करंट | A | 16.3 | |

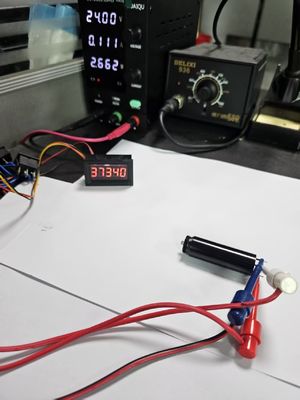

| 4 | नो लोड स्पीड | rpm | 37000 | |
| 5 | नो लोड करंट | A | 0.10 | |
| 6 | रेटेड स्पीड | RPM | 27380 | |
| 7 | रेटेड करंट | A | 4.31 | |
| 8 | रेटेड टॉर्क | mNm | 26.29 | |
| 9 | रेटेड आउटपुट पावर | W | 75.42 | |
| 10 | रेटेड लोड पर दक्षता | % | 72.6 | |
| 11 | टर्मिनल प्रतिरोध | Ohm | 1.52 | |
| 12 | बैक –EMF कांस्टेंट | V/KRPM | 0.64 | |
| 13 | अधिकतम दक्षता | % | 86 | |
| 14 | टॉर्क कोएफ़िशिएंट | mNm/A | 6.19 | |
| 15 | स्पीड कांस्टेंट | rpm/V | 1541 | |
| 16 | अधिकतम पावर आउटपुट | W | 98 | |
| 17 | कोणीय वेग | rad/s | 3874 | |
| अतिरिक्त जानकारी | ||
| ● | रोटर के ध्रुव जोड़े की संख्या | 1 |
| ● | फेजों की संख्या | 3 |
| ● | ऑपरेटिंग तापमान रेंज | -40℃... +150℃ |
| ● | इंसुलेशन क्लास | क्लास F |
| ● | मोटर पैरामीटर और शाफ्ट का आकार ग्राहक के अनुरोध के अनुसार बनाया जा सकता है। | |
| ● | विकल्प: गियरबॉक्स | |
मोटर आउटलाइन ड्राइंग (मिमी)
